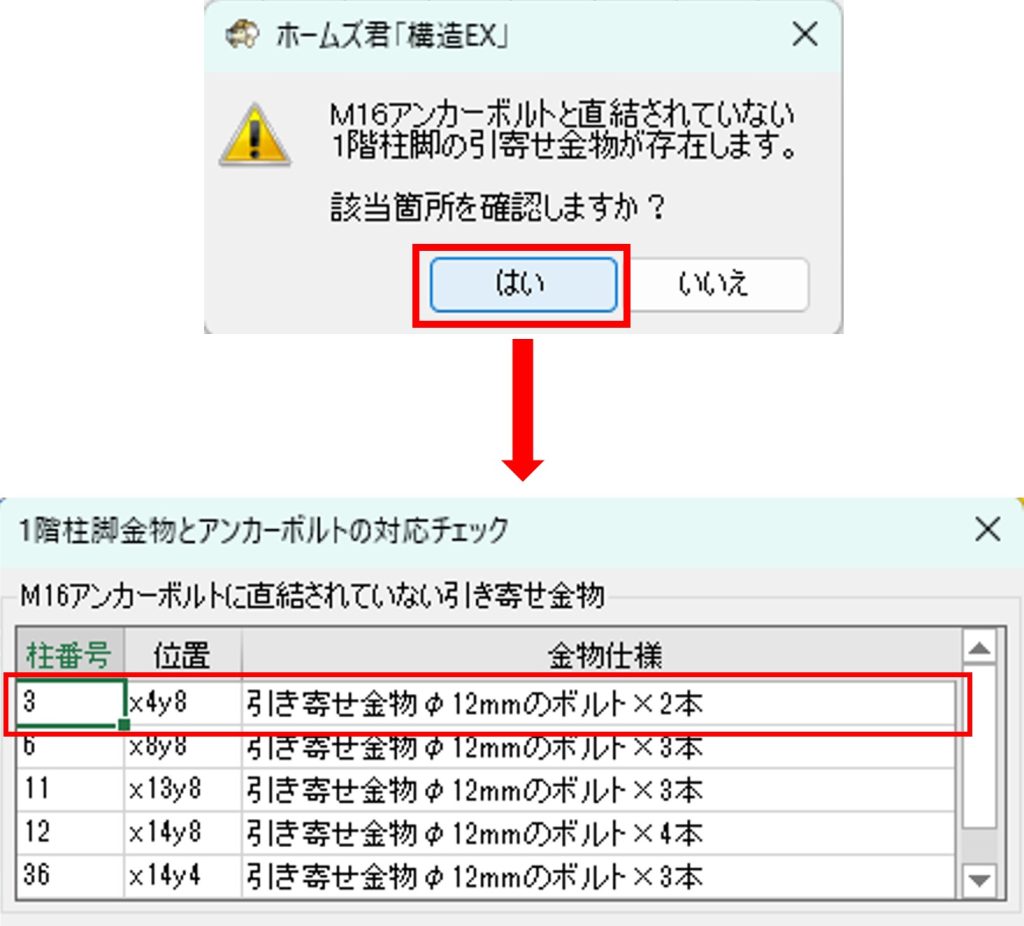

許容応力度計算実行後に「M16アンカーボルトと直結されていない1階柱脚の引寄せ金物が存在します。」のメッセージがでます。NEW!



回答

このメッセージは、柱脚金物とアンカーボルトの組み合わせが適切でない場合に表示されます。

該当柱の柱脚が引き寄せ金物であるのに対し、基礎伏図で該当柱付近にM16アンカーボルトが入力されていない場合に表示されます。

M16アンカーボルトを入力することで解消します。
