継手の上木・下木の設定はありますか？NEW!



回答

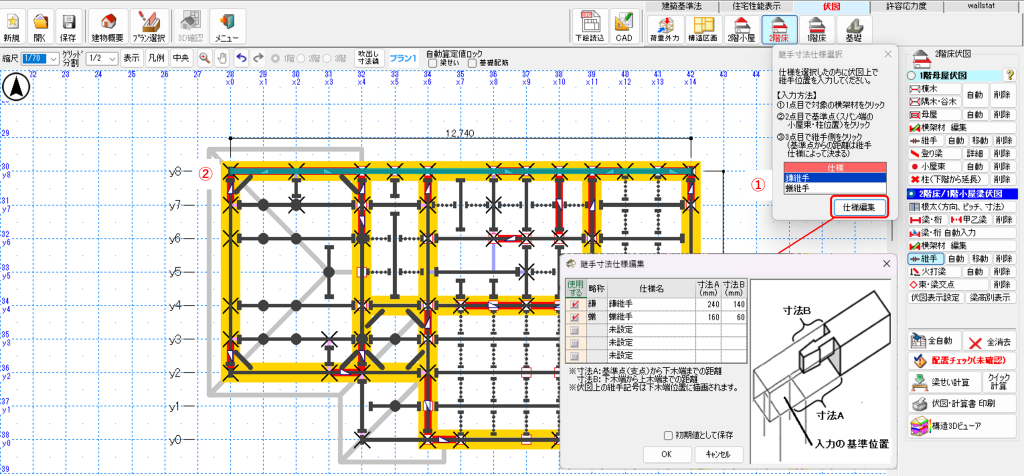

上木・下木の設定はありませんが、継手を入力する際にクリックした位置(柱や束など)に近い側が「下木」、遠い側が「上木」となります。仕様編集ボタンで、基準点(支点)から下木端までの距離(寸法A)と、下木端から上木端までの距離(寸法B)を確認し、入力してください。

1. 継手ボタンをクリックし、仕様を選択します。
2. 継手を設ける横架材をクリックします。

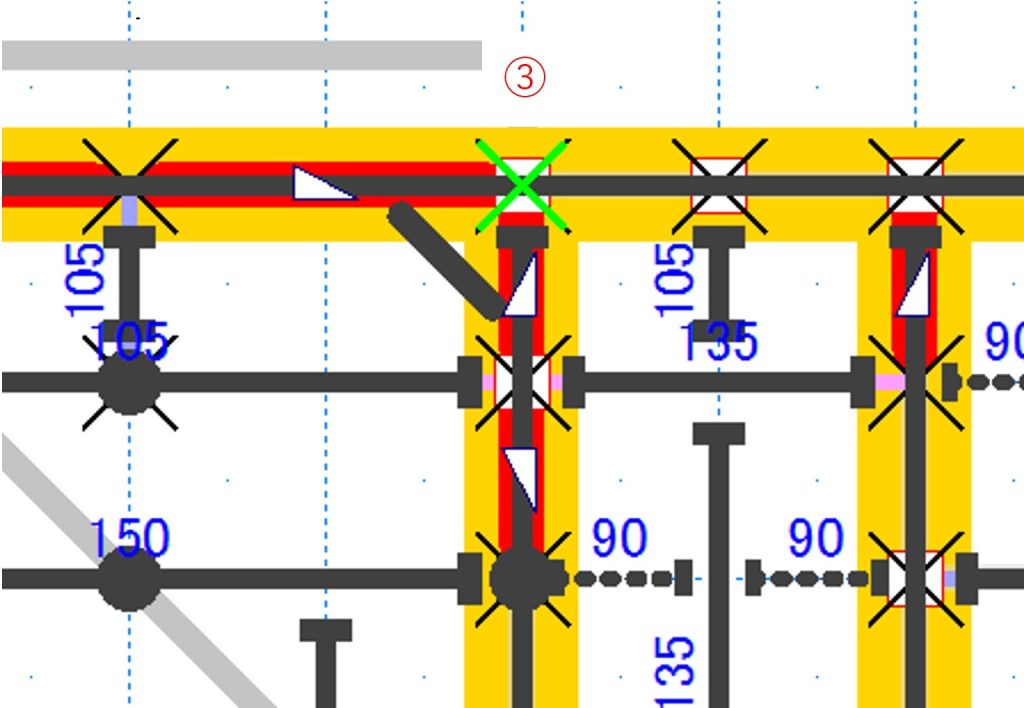

3. 基準（支点）となる柱や束をクリックします。
4. 継手を設ける位置をマウスで合わせ、クリックして決定します。

---

カテゴリー: 構造EX, 伏図・梁せい算定
