住宅の一部の部屋が土間床の場合は、どのように入力すればよいでしょうか？



回答

土間床仕様の部屋の場合、荷重計算において土間床範囲に床荷重が算入されないようにすることで、実状に即した計算が行えます。
そのための入力・設定は以下の3項目があります。

1.建物概要の寸法設定
2.部屋名称の設定
3.荷重割増

1.建物概要の寸法設定

特定の部屋のみが土間床仕様の場合は、通常通り1階床面までの寸法を設定します。

※建物全体が土間床仕様の場合、1階床高は土台上端までの寸法を設定します。

2.部屋名称の設定

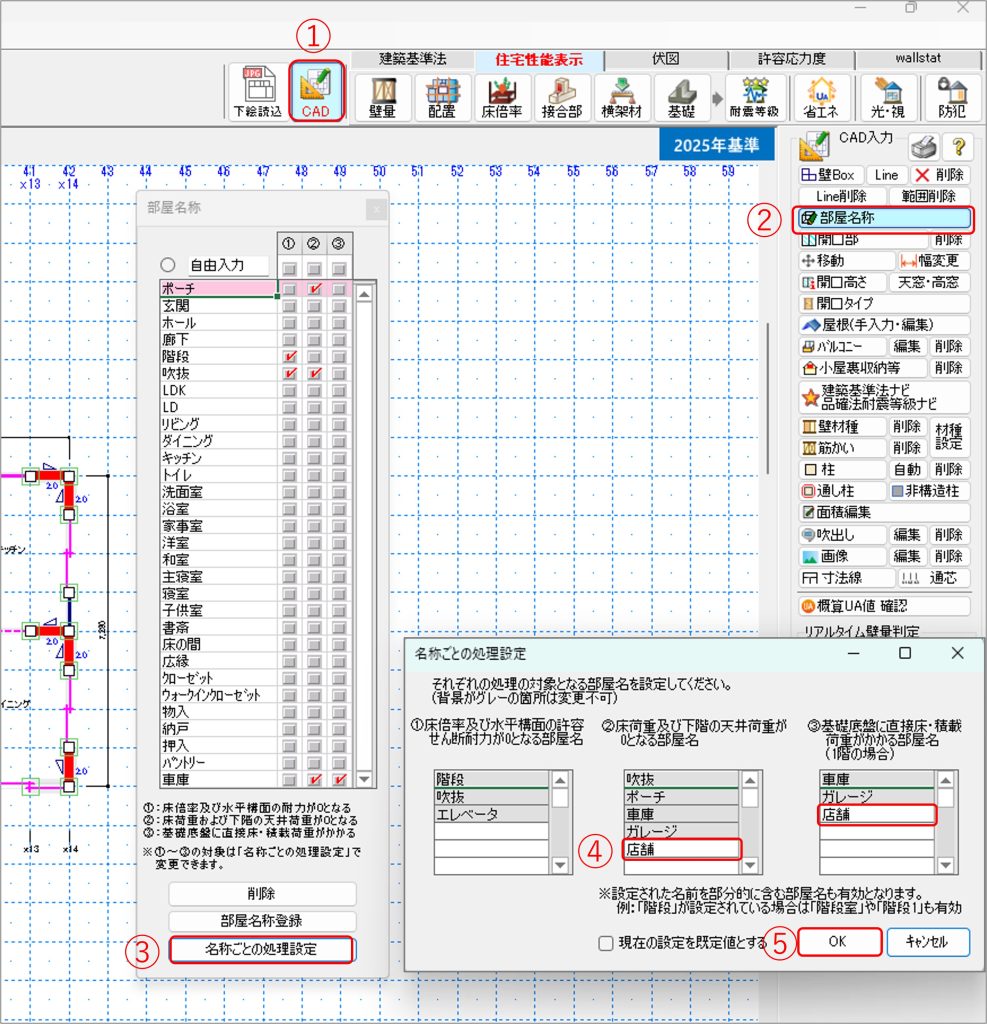

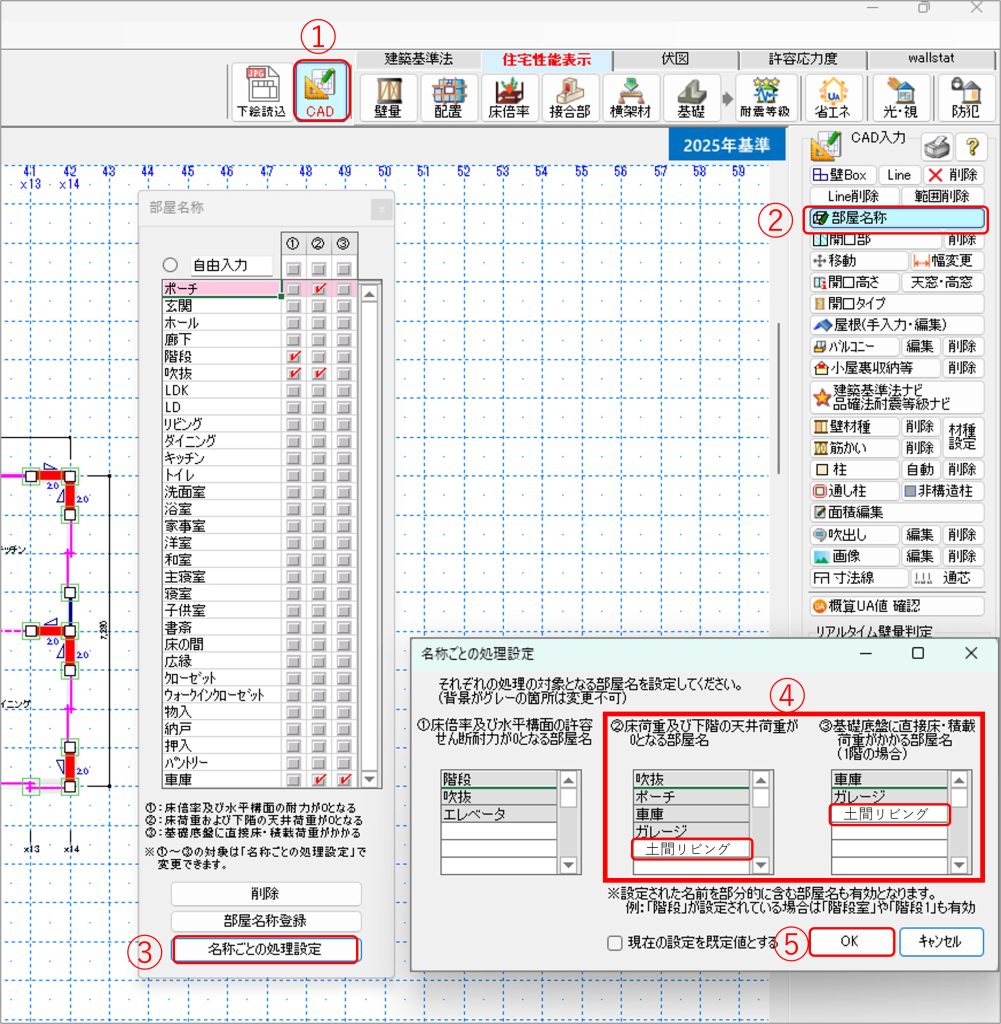

1. [CAD]画面を表示します。
2. [部屋名称]をクリックします。
3. [名称ごとの処理設定]をクリックします。
4. 「②床荷重および下階の天井荷重が0となる部屋名」「③基礎底盤に直接床・積載荷重がかかる部屋名（1階の場合）」の枠内に土間床扱いにする部屋名を入力します。
5. [OK]で画面を閉じます。

※1～5の操作により、[固定荷重]で設定した「床」荷重が含まれない計算になります。

※上部、図中の番号と手順の番号はリンクしています。

3.荷重割増

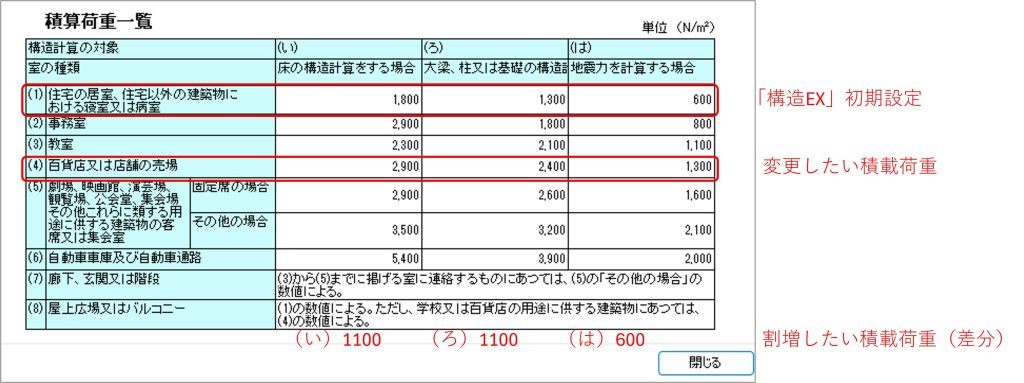

土間床仕様の部屋に対して、スラブより上部にあるモルタルやタイルなど床の仕上げ材の荷重を考慮したい場合は、以下の手順で「荷重割増」をおこないます。

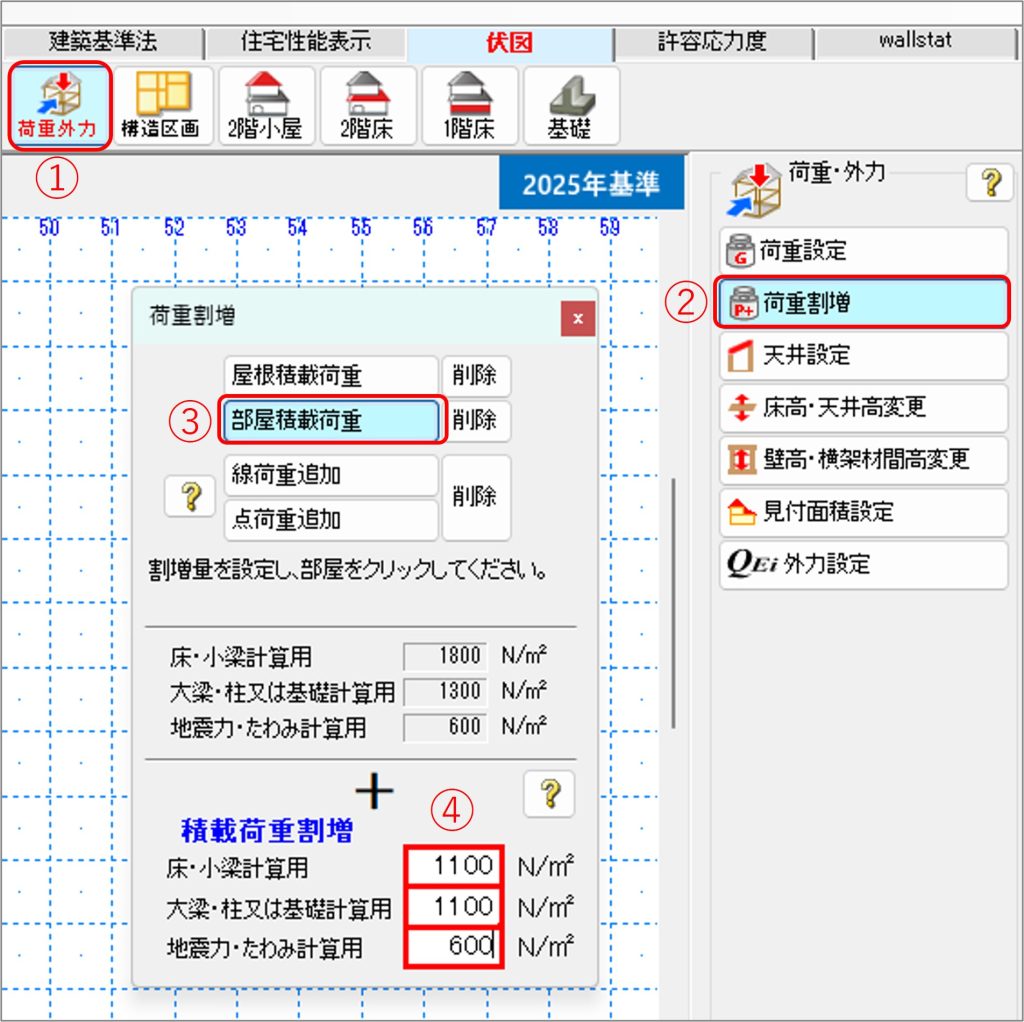

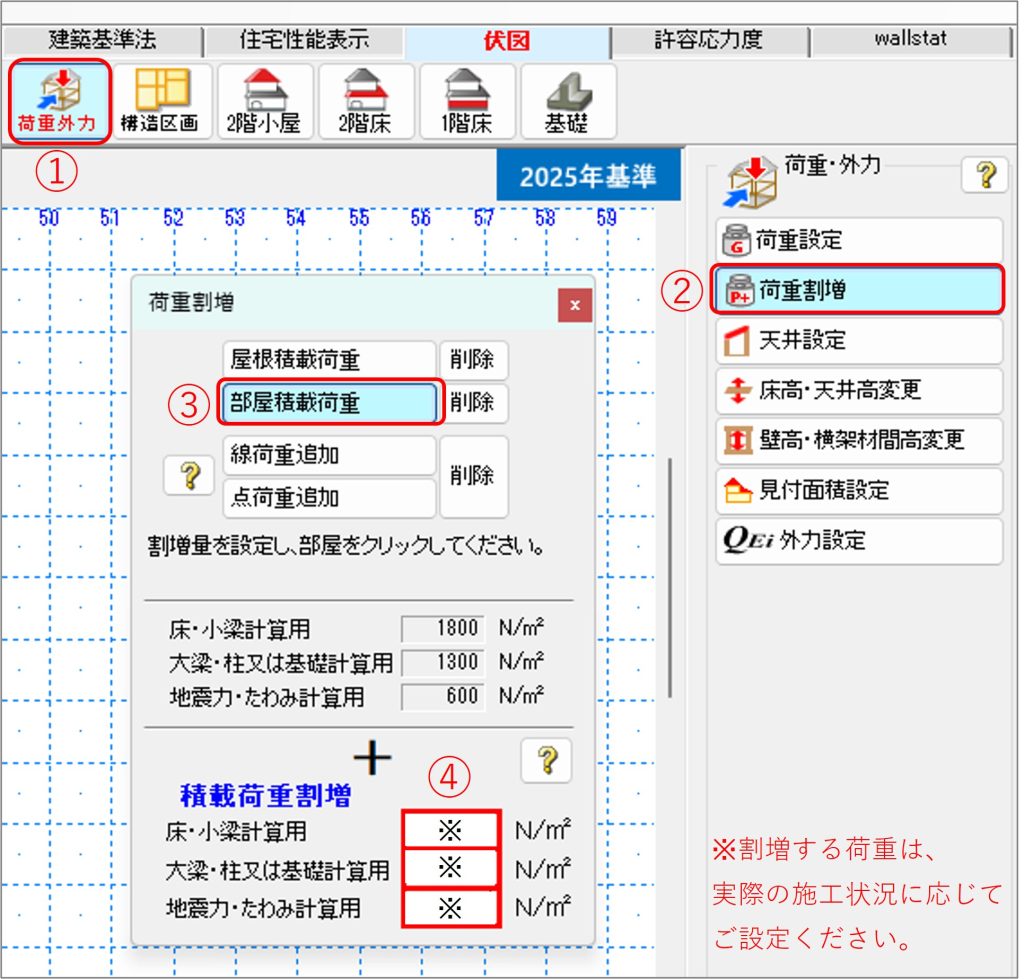

1. [伏図]または[許容応力度]モードから[荷重外力]を表示します。
2. [荷重割増]をクリックします。
3. [部屋積載荷重]をクリックしします。
4. [積載荷重割増]欄に値を入力し、対象とする部屋をクリックします

※上部、図中の番号と手順の番号はリンクしています。

---
