質問 [0551]

斜め方向に補助線を追加できますか？NEW!

回答

はい、可能です。「構造EX」Ver.5以降、斜めに傾いた補助線を追加できるようになりました。

手順は以下の通りです。

[編集]メニューから「補助線追加」を選択します。
「補助線追加の基準となる点をクリックしてください。」のメッセージが表示されたら[OK]をクリックします。
[CAD]画面上で、補助線追加の基準となる点をクリックします。

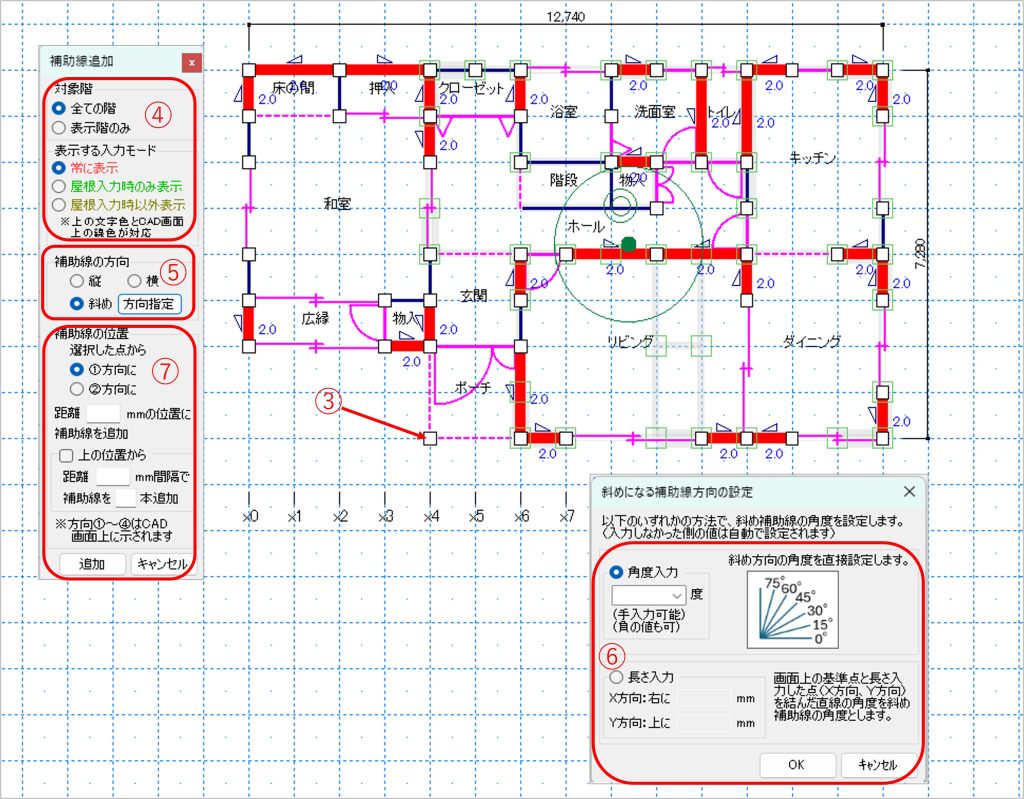

[補助線追加]設定画面で、「対象階」と「表示する入力モード」を選択します。
「補助線の方向」を『斜め』を選択し、[方向指定]をクリックします。
[斜めになる補助線方向の設定]画面で、「角度入力」または「長さ入力」を選択・設定し[OK]をクリックします。
「補助線の位置」を入力し、[追加]をクリックします。

カテゴリー: 構造EX, CAD
