配置高を変更した梁に荷重がかかりません。NEW!



回答

原因は[床高・天井高変更]が設定されていないためです。

高さを変更した梁に、負担すべき床荷重や下階の天井荷重を負担させるには、梁の高さ位置と、床や天井の高さ位置を一致させる必要があります。

設定は［荷重・外力］モードの［床高・天井高変更］機能を使用します。
手順は下記の通りです。

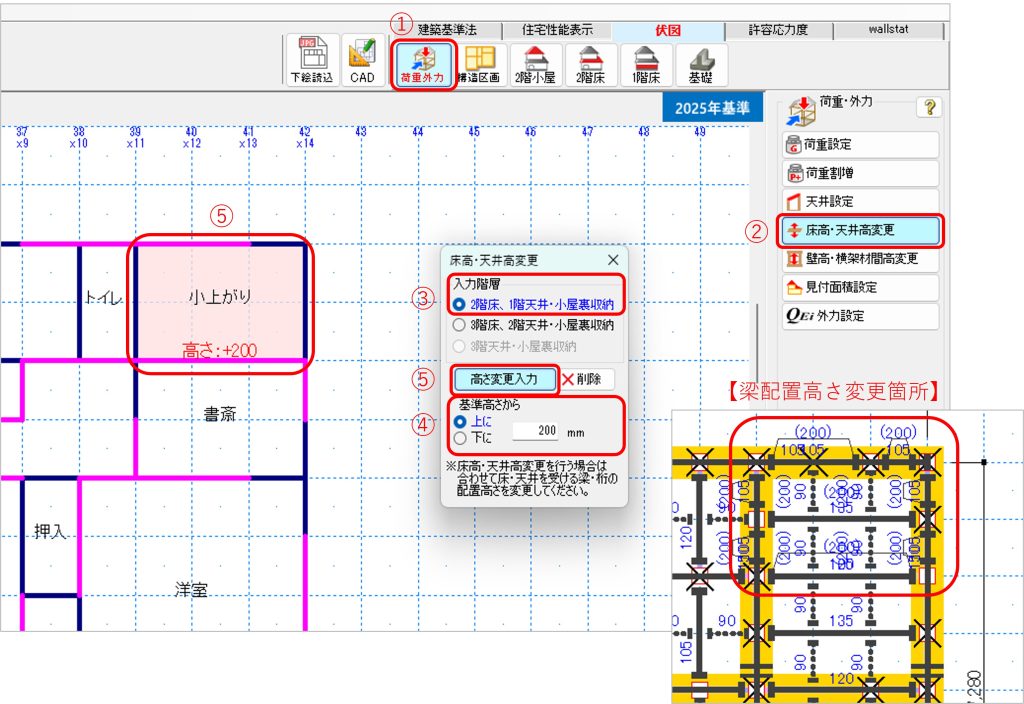

1. [伏図]または[許容応力度]モードの[荷重外力]を表示します。
2. [床高・天井高変更]をクリックします。
3. [入力階層]を選択します。
4. [基準高さ]からの位置と寸法を入力します。
5. [高さ変更入力]をクリックし、対象範囲を囲みます。
