［柱小径判定表］の座屈長さが、［建物概要］の横架材内法寸法と異なるのはなぜですか？NEW!



回答

「構造EX」Ver5.03以降では、(公財)日本住宅・木材技術センターの表計算ツールと計算結果を一致させるため、［建物概要］で設定する横架材内法寸法は参照せず、以下の方法により座屈長さを算出しています。
そのため、設定されている横架材高さによっては、［建物概要］で設定した 横架材内法寸法と［柱小径判定表］の座屈長さが一致しない場合があります。

▼［柱小径判定表］の座屈長さの算出方法
　・最上階および下屋：軸組階高（※）－105mm
　・2階建ての1階　　：軸組階高（※）－120mm

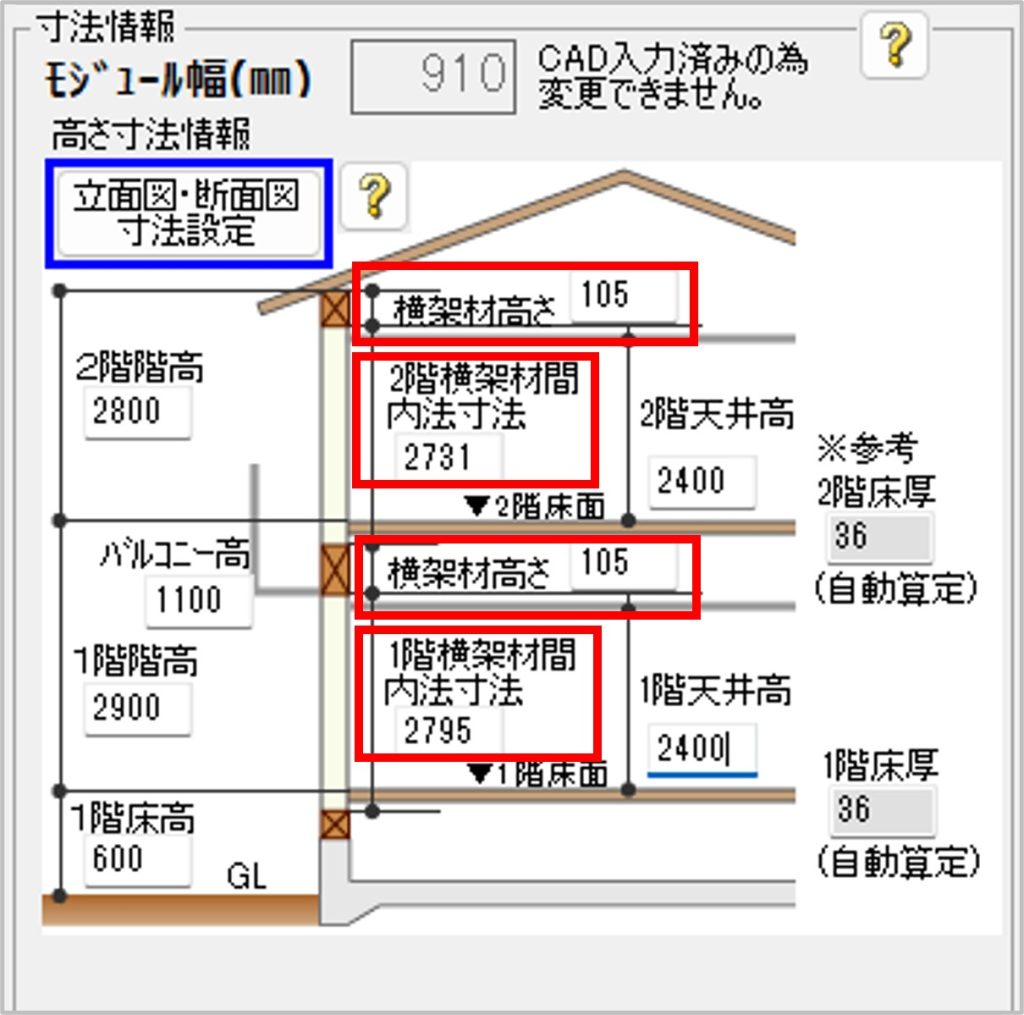

　（※）各階の軸組階高は、［建物概要］で設定した以下の寸法をもとに算出されます。

　軸組階高＝横架材間内法寸法＋横架材高さ

なお、座屈長さの自動計算値は、上記の方法により算出している旨を　[柱の小径]の判定画面および計算書に記載しています。
